Por qué se están quemando las tarjetas gráficas Gigabyte RTX 4060

En los últimos tiempos, el mundo de la tecnología ha prestado atención a los casos de fallas repentinas y quemaduras en la placa de las tarjetas gráficas Gigabyte GeForce RTX 4060. Según el medio ixbt.com, el taller brasileño SidNesLON, junto con el conocido experto en reparaciones Paulo Gomes, llevó a cabo una investigación especial para determinar la causa real de este problema. Así lo informa Ixbt.com informa .

Anteriormente, muchos expertos y usuarios suponían que tales fallas eran causadas por daños provenientes del puerto HDMI. Sin embargo, un análisis profundo demostró que esta suposición era incorrecta y que la verdadera causa se encuentra en otra parte.

Investigación y causas principales

Durante la inspección, los especialistas utilizaron un osciloscopio y un multímetro para estudiar en detalle varias copias de tarjetas gráficas funcionales y dañadas. Como resultado, se determinó que la falla no se debía al puerto HDMI, sino a un grave defecto en el sistema de energía (VRM) del dispositivo.

Resulta que las cuatro fases de alimentación de la GPU operan de manera no sincronizada y en modos diferentes. En particular, una de las fases varía a una frecuencia significativamente mayor, lo que provoca una distribución desigual de la carga eléctrica entre las fases.

Sobrecalentamiento y sus consecuencias

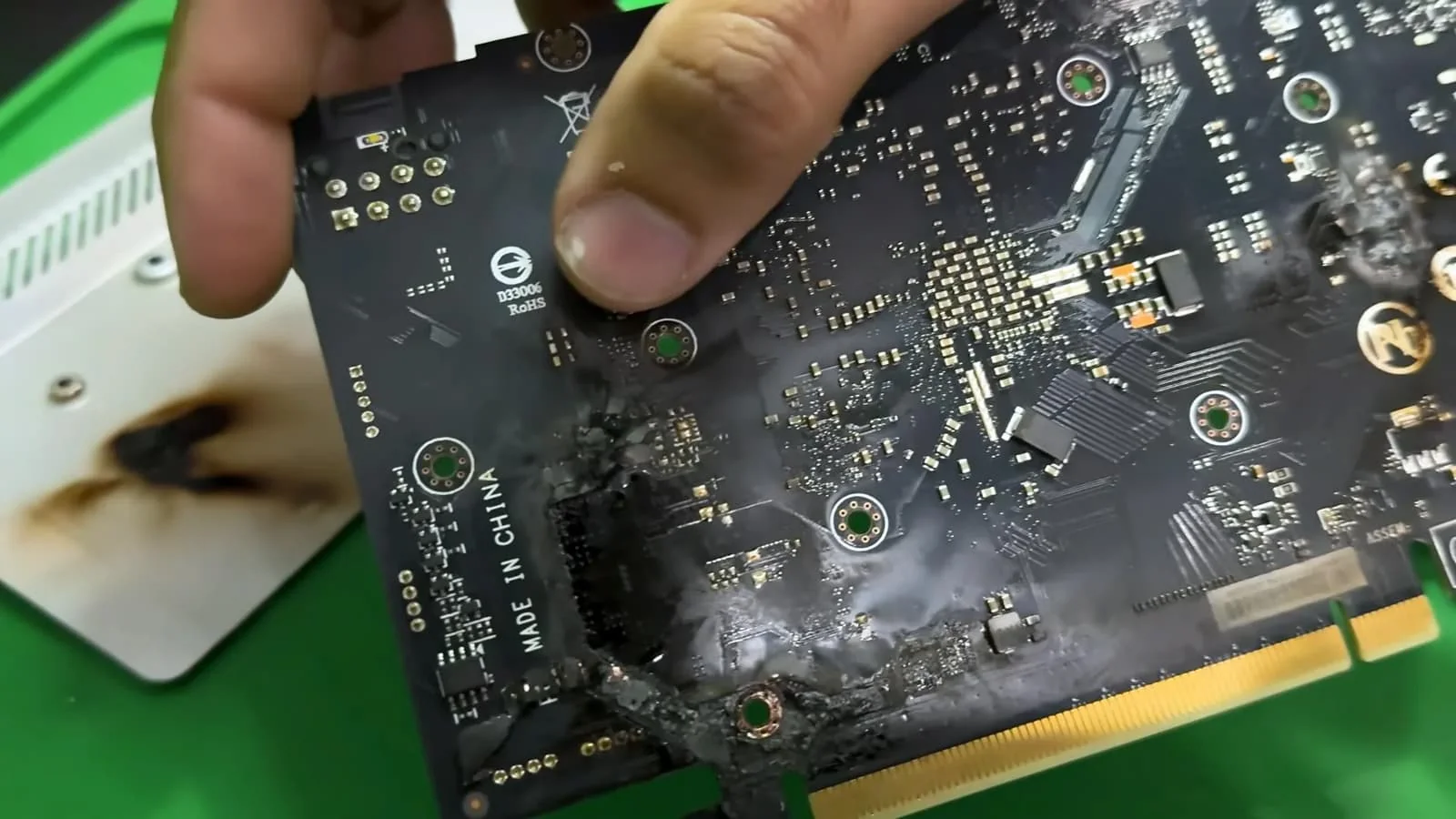

Como resultado de la distribución desigual de energía, los elementos MOSFET (conmutadores semiconductores) se sobrecalientan excesivamente. Esta situación puede llegar a tal punto que la placa de circuito impreso (PCB) cerca de las salidas de video se oscurece e incluso puede carbonizarse.

Curiosamente, dado que las marcas de quemaduras ocurrían precisamente junto a las salidas de video, muchos tuvieron la falsa impresión de que el daño provenía del HDMI. En realidad, el núcleo del problema se remonta a un microcircuito completamente distinto.

Según los expertos, la fuente principal de este problema es el circuito de medición de corriente (Current Sense/PWM). Las discrepancias en la configuración y resistencia de los componentes interrumpen la compatibilidad mutua de las fases de energía y socavan la estabilidad de todo el sistema.

Durante el proceso de prueba de soluciones para el problema identificado, los técnicos reemplazaron los elementos del circuito de medición de corriente en la unidad dañada. También repararon las pistas quemadas, instalaron un nuevo MOSFET y añadieron un fusible adicional a la línea de alimentación de 12 V.

Una vez finalizados los trabajos de reparación, se realizó una nueva verificación con un osciloscopio y se registró que el funcionamiento de las fases se había vuelto mucho más uniforme. Después de esto, la tarjeta gráfica superó con éxito todas las pruebas de estrés exigentes y restauró por completo su capacidad de trabajo.
